手板模型在CNC加工之前，有哪些要做
作者：深圳手板模型   来源：未知   浏览次数：162   日期：2017-11-16 15:16
    手板模型在进行CNC加工前，有很多步骤，包括文件输出、审图分析与报价、拆件编程，下面详细跟大家介绍一下。


1，设计文件输出有哪些？

A，3D模型文件，以STP文件格式为准

B，CMF文件，产品工艺处理效果图。

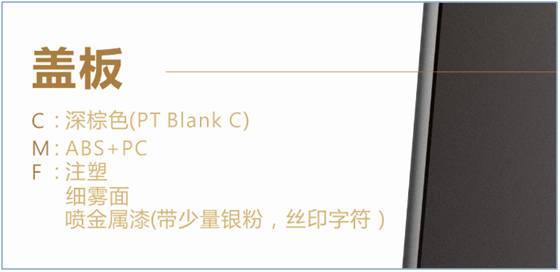

CMF文件


C，菲林CDR文件，产品表面有丝印LOGO或者其他图案的CDR文件。

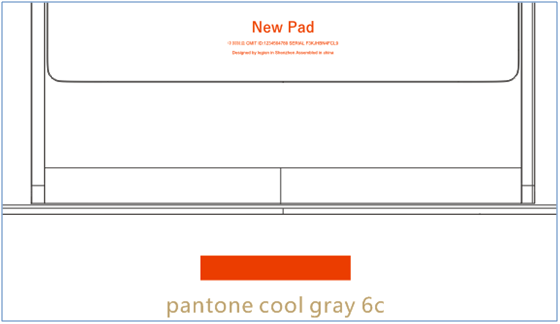

CDR文件


D，BOM表清单，如果需要制作结构模型，则需要列清所有单件的材质与制作数量说明。

E，特殊要求制作说明，比如结构件需要手板厂组装好的，或者2件需要电焊在一起的，有特殊要求加工的部件说明。


2，审图分析与报价

A，接收设计文件，并确认文件内容是否完整，如有不符及时与设计师沟通。

B，审核设计文件与制作模型3D是否相符，如有不符及时与设计师沟通。

C，模型加工制作难点分析，表面处理可行性分析，有问题及时与设计师沟通。

D，根据模型加工制作难度，制作方式，评估制作周期，并报价给予客户。



3，拆件编程

A，将设计3D图纸进行加工分类拆件，有些无法直接加工实现的部位就需要拆成几件拼接成一体。

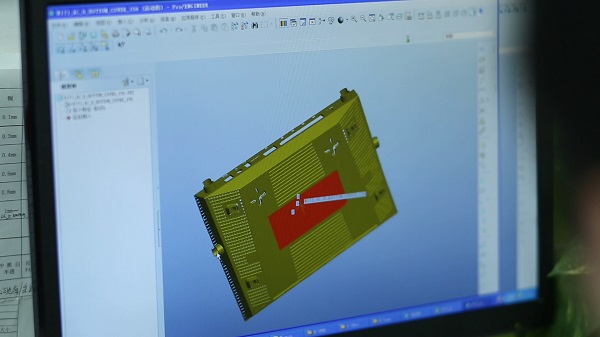

手板编程


B，将分类好的3D文件导入编程软件MasterCAM，进行CNC加工步骤编程。

C，刀具选择，不同的加工材料选用不同材质的铣刀，不同材料加工的吃刀量不同。
